引言：高压环境下的流变学挑战
在传统的石膏模注浆中，解凝剂主要负责降低粘度。但在高压注浆工艺中，浆料不仅要流得动，更要在 1.0-1.5 MPa 的强压力下保持微观结构的稳定性。
作为国内高压注浆设备的领军者，森兰特（Sunlets）通过对数千次注浆循环的数据监测发现：解凝剂的选择直接决定了坯体壁厚的均匀度以及模具的使用寿命。
一、 动力学核心：调控滤饼的渗透性

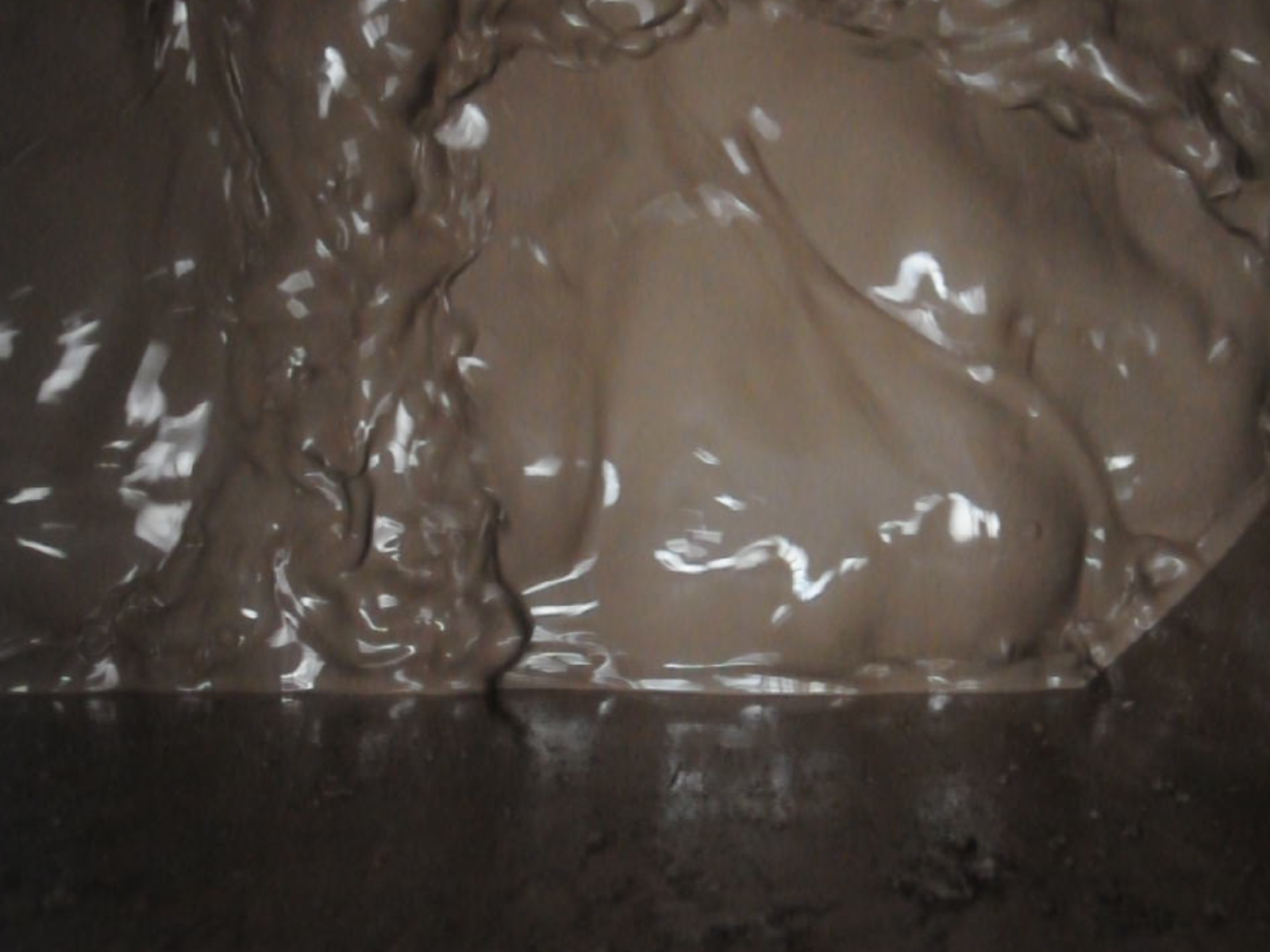

在高压注浆过程中，泥浆（Slip）水分的排出依靠的是压力驱动下的滤过作用。 如果没有高性能解凝剂的精准分散，细小颗粒（如极细粘土）会在高压下率先向模具表面迁移，形成一层极薄但极其致密的“阻水层”。这会导致成壁速度大幅下降。 实验表明，使用森兰特推荐的复合型有机解凝剂，浆料的滤饼渗透率（Permeability）可提高 15%。这意味着在生产大尺寸淋浴房底座或连体马桶时，成型周期可缩短 10%-15%。 |  |
二、 模具健康的守护者：非结晶性解凝剂的价值
高压注浆使用的树脂模具价格昂贵。传统的无机解凝剂（如硅酸钠）含有大量钠离子。
在高压渗透过程中，钠离子会随水分进入模具微孔。随着水分蒸发，模具内部容易产生盐类结晶，造成不可逆的孔径堵塞，导致模具提前报废。
采用我们的高压注浆设备时，配套使用高分子有机解凝剂，可使模具的有效使用次数提升 2000-3000 次，显著降低了单件产品的模具分摊成本。
三、 提升烧成稳定性：减少局部应力
解凝剂通过优化颗粒的排列方式，使得未烧制坯体内部的孔隙分布高度均匀。这种均匀性在烧成阶段至关重要，它能确保化学结合水的平稳排出，有效避免因局部收缩不均导致的釉面缺陷。
